VOITH齿轮泵-IPV高压内齿轮 -恒速驱动泵
优势:
+整体效率高  ;  +非常好的脉动特性  ;  +坚固紧凑   ;  +低噪声排放  ;  +支持多种流量

福伊特VOITH齿轮泵-IPV高压内齿轮型号及参数：

voith福伊特IPV高压内齿轮型号系列：

IPV3-3.5 IPV3-5 IPV3-6.3 IPV3-8 IPV3-10 IPV4-13

IPV4-16 IPV4-20 IPV4-25 IPV4-32 IPV5-32 IPV5-40

IPV5-50 IPV5-64 IPV6-64 IPV6-80 IPV6-100

IPV6-125 IPV7-125 IPV7-160 IPV7-200 IPV7-250

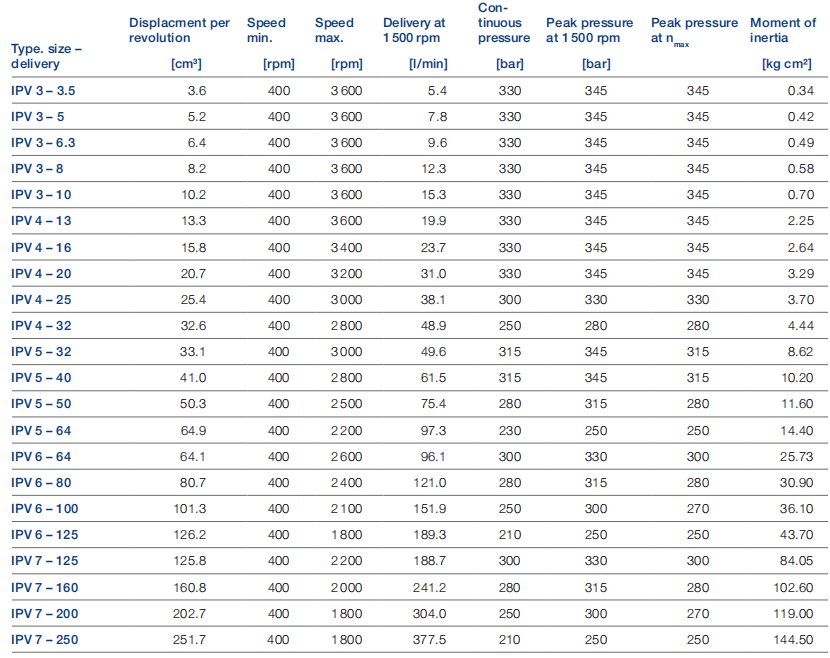

技术数据:
设计径向和轴向密封间隙补偿的内齿轮泵
IPV型
安装类型SAE孔法兰；ISO 3019/1或VDMA孔法兰；ISO 3019/2标准
管路安装SAE吸入和压力法兰J 518 C代码61
向右或向左旋转的方向
安装位置任意
轴负载有关径向和轴向驱动轴负载的详细信息，请联系
J、 M.Voith SE&Co.KG公司
输入压力0.8…3巴绝对压力（短时间启动时0.6巴）
预载压力。有关详细信息，请联系J.M.Voith SE&Co.KG
压力流体HLP矿物油DIN 51524。第2部分或第3部分
粘度范围10。。。300 mm2s-1（cSt）
允许起始粘度最大值为2000 mm2s-1（cSt）
压力流体的允许温度-20…+80℃
19/17/14级压力流体的要求纯度（ISO 4406）。第8类（NAS 1638）
过滤商最小值β20≥75。建议β10≥100（寿命更长）
允许环境温度-20…+60℃
给出的值适用于:
- 泵送粘度为20…40 mm2s-1的矿物油
- 0.8…3.0巴绝对输入压力
- 峰值压力适用于15%的运行时间最长循环时间为1分钟
- 请询问非标准条件下的峰值压力速度
- 由于生产公差，泵容量可能减少高达1.5%。

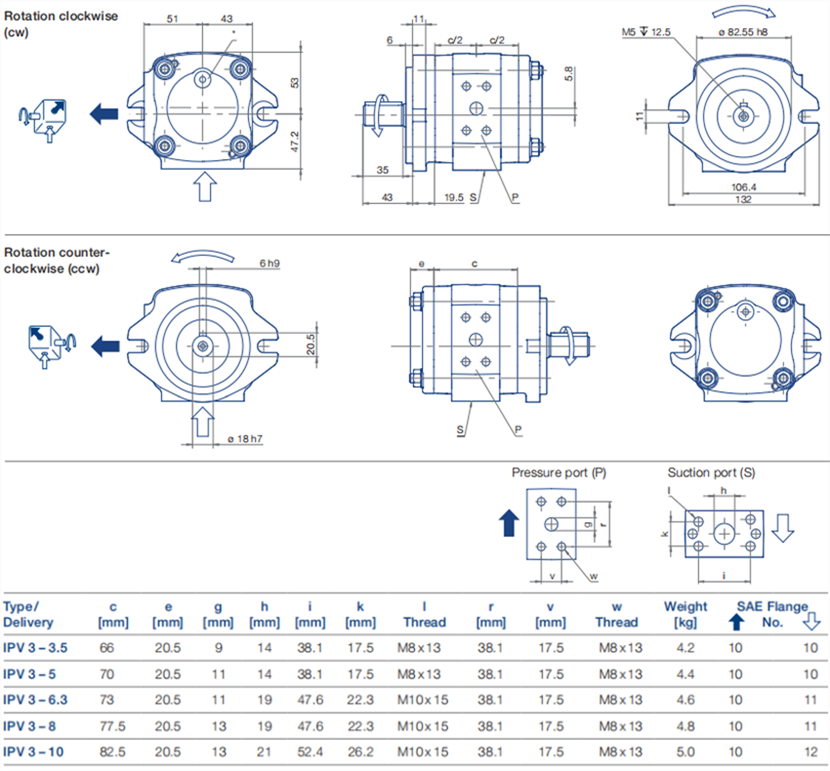

福伊特VOITH齿轮泵IPV尺寸3，旋转和尺寸（安装法兰0，轴端1）
*确保在泵送操作期间将M10x1螺塞（六角套筒SW5）拧紧至10 Nm的扭矩。根据泵的位置，在调试之前，此处可以进行填充或通风。
